problema transformador?

[Alex Pages]

Si necesitas esquema, intento hacertelo. En el que te he puesto, falta el mando del rele que cogeria de la bateria, y para proteger la bobina del relé un fusiblito no iria mal.



[Alex Pages]

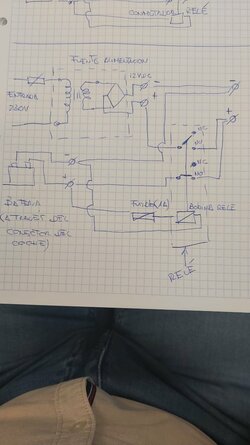

Esquema con rele, pero veo que me he colado en un cable de salida. Ya te lo haré con más tiempo si te hace falta....que ahora no puedo.



[k4r30n3r]

No te preocupes, que no tengo prisa, te agradezco muchisimo tu tiempo.



[Alex Pages]

No te preocupes, que no tengo prisa, te agradezco muchisimo tu tiempo.



[Alex Pages]

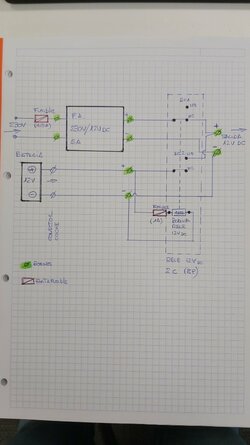

Creo que este es correcto, cuando se pone la batería a través del conector, se cambian los contactos, y la salida se alimenta de la batería. Si se desconecta la batería, se alimenta desde la fuente de 230 v.



[Optimo]



[Optimo]

Con esto puedes sacar diferentes salidas con su correspondiente fusible.



[k4r30n3r]

Con esto puedes sacar diferentes salidas con su correspondiente fusible.

Tambien es buena idea, aunque solo tengo las bombas de agua y la luz de cocina, no se si merece la pena



[Optimo]

Es una forma de redirigir las cosas y tener siempre a mano una salida específica para lo que pongas en un futuro,como por ejemplo un cargador USB o una salida de luz,con su correspondiente fusible .
Solo es una idea.

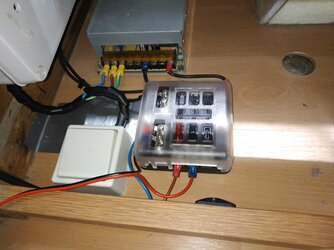

Así lo tenía yo en la vieja Adriá:


En esta foto aún no tenía todo conectado.

Un saludo.



[k4r30n3r]

Pues no es mala idea no… voy a darle una vuelta porque se me están ocurriendo cosas jeje
