Duda instalación eléctrica caravana

[victormf1989]

Buenos días compañeros,
Os explico una duda que me ha salido con la instalación eléctrica.

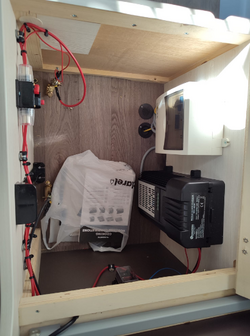

En uno de los baúles tengo la siguiente instalación:

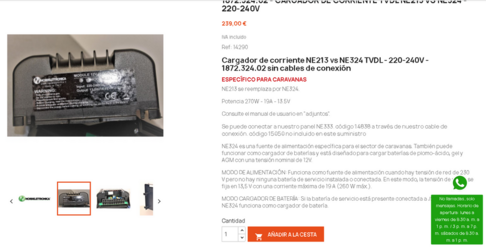

Alguien sabe para que puede servir? He buscado por internet que es el modulo ese negro que aparece en la derecha de la foto y es lo siguiente:



A ver si me podeis iluminar.

Saludos.



[Angelico]

Eso es un cargador de baterías que funciona también como fuente de alimentación de la caravana. Y el resto serán los cables para conectar la batería y alguna protección o desconectador de baterías.



[victormf1989]

Eso es un cargador de baterías que funciona también como fuente de alimentación de la caravana. Y el resto serán los cables para conectar la batería y alguna protección o desconectador de baterías.

Es decir, que si pongo una bateria ahi, me funciona toda la caravana a 12v?



[FLECHA]

Es decir, que si pongo una bateria ahi, me funciona toda la caravana a 12v?

Deveria, y el caso es que no se porque no la llevas puesta , porque los bornes estan ahi.
lo mismo el anterior dueño se la quito.



[victormf1989]

Deveria, y el caso es que no se porque no la llevas puesta , porque los bornes estan ahi.
lo mismo el anterior dueño se la quito.
Ver el archivos adjunto 4147679

Si seguramente. Pues lo probare a ver. Hay que tener alguna precaución al poner los bornes?



[FLECHA]

primero positivo y despues negativo,
esa es la unica precaucion.



[MATES]

Si seguramente. Pues lo probare a ver. Hay que tener alguna precaución al poner los bornes?

Prueba si cuando enchufas a caravana a 220v tienes en esos bornes 12v con un polimetro

Dejar eso así si tiene corriente es un peligro

Saludos



[fher82]

Como te dicen es una fuente de alimentación, la cual alimenta a 12v las luces, grifos , usb, el frigo de la cv y a su vez de cargador de batería.
Claro está que cada cosa se alimentación de un pin que sale de esa cajita negra.
En su día subí al foro un esquema de lo que alimentaba cada pin, por ahi andará.
Si conectas la batería había un pin que había q conectar al positivo de dicha batería para que la monitorice y no esté siempre cargando, recuerdo....



[Sgh]

Como te dicen es una fuente de alimentación, la cual alimenta a 12v las luces, grifos , usb, el frigo de la cv y a su vez de cargador de batería.
Claro está que cada cosa se alimentación de un pin que sale de esa cajita negra.
En su día subí al foro un esquema de lo que alimentaba cada pin, por ahi andará.
Si conectas la batería había un pin que había q conectar al positivo de dicha batería para que la monitorice y no esté siempre cargando, recuerdo....



[bittor]

Supongo que habéis visto que lleva un "disyuntor" , un fusible que se puede rearmar. Importante tenerlo abierto (apagado) si no tiene los bornes conectados, para evitar cortos.



[albertosmar]

Yo tuve uno de esos, comprado en el bran bazar internacional. Están muy bien.



[fher82]

Supongo que habéis visto que lleva un "disyuntor" , un fusible que se puede rearmar. Importante tenerlo abierto (apagado) si no tiene los bornes conectados, para evitar cortos.

Si , se ve, pero el q lo desconoce lo lo puede saber, bien está decirlo.



[Sgh]

Si pones la batería, tienes que conectar en el j26 un cable a borna + con un fusible de 1A



[fher82]

Si pones la batería, tienes que conectar en el j26 un cable a borna + con un fusible de 1A

Si, eso es lo que digo, ese es el pin para que la monitorice, que no me acordaba....



[FLECHA]

Si, eso es lo que digo, ese es el pin para que la monitorice, que no me acordaba....

Hombre, no se ve donde va conectado, pero ese cable fino que va al borne positivo y que entra al NE213 tiene pinta de que sea el cable de monitorizacion de la bateria.
Como comento habria que verificarlo, pero tiene pinta de ser el cable al borne J26.



[fher82]

Hombre, no se ve donde va conectado, pero ese cable fino que va al borne positivo y que entra al NE213 tiene pinta de que sea el cable de monitorizacion de la bateria.
Como comento habria que verificarlo, pero tiene pinta de ser el cable al borne J26.

Yo me refiero a que ese es el número del pin donde va conectado, en otro hilo subi hace tiempo el esquema.
No digo nada de q sea ese cable o no, podría alimentar otra cosa tb....
Ya nos contará @victormf1989....



[victormf1989]

Michas gracias por todas vuestras respuestas. La semana que viene salgo con la caravana y os dire a ver que puede ser con todo lo que me habeis dicho. Muchas gracias.



[Big750]

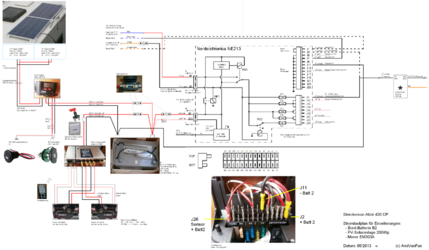

Hola de nuevo, Yo tengo este esquema que rescaté de aquí y que vuelvo a retomar despues de mucho tiempo sin hacer.... A ver si le sirve a alguien.



[Big750]



[Big750]

Quiero probae a enchufarlo como indica el croquis y ver si funciona la caravana autonoma a 12v. Si solo carga, tendré que probar a enchufar al terminal donde llega el cable de la piña (positivo y negativo). Si alguine pude confirmar...
Gracias,



[fher82]

Quiero probae a enchufarlo como indica el croquis y ver si funciona la caravana autonoma a 12v. Si solo carga, tendré que probar a enchufar al terminal donde llega el cable de la piña (positivo y negativo). Si alguine pude confirmar...
Gracias,

Yo tengo esa centralita y tengo la cv autónoma, eléctricamente hablando....



[Kutxuna]

Ver el archivos adjunto 4147745

Perdona que te pregunte, pero lo tienes en PDF? Si descargo la imagen al ampliar las letras se ven borrosas y me interesa por qué tengo esa centralita y no sabía que podía aprovecharla para hacerla autónoma gracias



[Big750]

Perdona que te pregunte, pero lo tienes en PDF? Si descargo la imagen al ampliar las letras se ven borrosas y me interesa por qué tengo esa centralita y no sabía que podía aprovecharla para hacerla autónoma gracias

Lo tengo en jpg, pero lo paso a pdf y lo comparto. Creo que con las conexiones que pongo, la centralita hace de cargador y a la vez se vuelve autónoma. Estos días lo voy a probar y os cuento.
Comparto en pdf y las instrucciones que descargué en su día.
Veo que pierde mucha calidad, si le interesa a alguien se lo envío por privado sin problemas.



[Sgh]

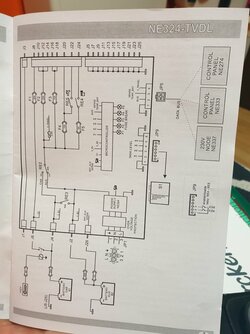

Este es el esquema que viene en el manual



[Sgh]

Ver el archivos adjunto 4147779
Este es el esquema que viene en el manual

P.D. según toda está configuración, siempre hay alimentacion a 12 vdc
