Daños colaterales al extraer nevera del hueco (tubo rígido gas)

[nautawebcampista]

Buenas tardes,
a ver si me podéis ayudar, como dice el título al extraer la nevera porque no enfriaba tuve que emplear la fuerza.... para separar la nevera de la instalación fija del gas.

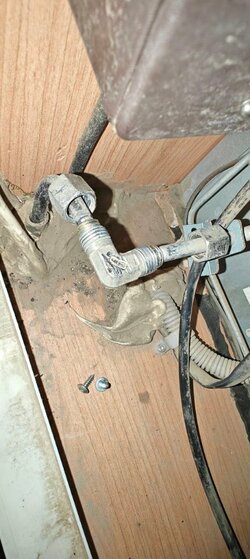

Ambas tuercas del "codo" que hay detrás de la nevera se aflojaron sin problemas, pero el tubo con los anillos cortantes (ovalillos) y el codo seguían estando unidos muy fuerte.

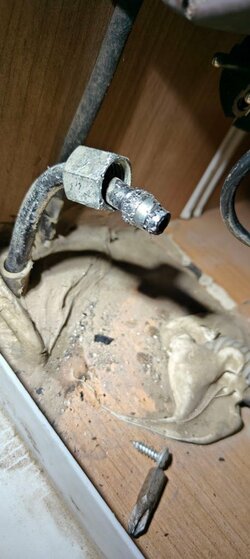

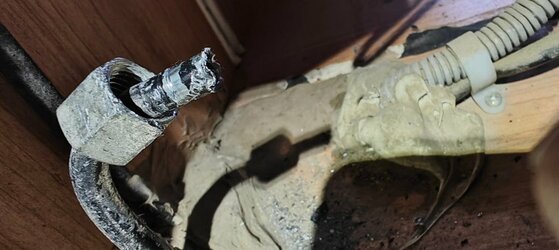

No pude hacer otra cosa que destrozar ambas cosas.

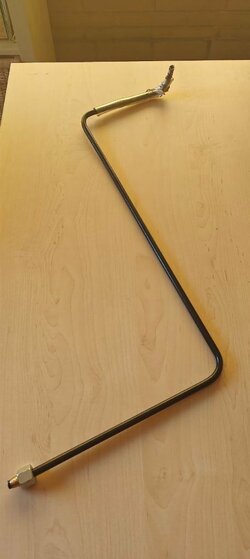

Ahora necesito reemplazar el último tramo de tubo rígido del gas que va desde la llave de paso hasta la nevera. Buscando información he averiguado que ese tubo y el codo los suministra GOK.

Datos tubo GOK:

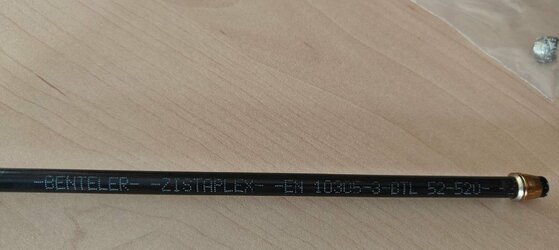

Tubo Zistaplex EN-10305-3 BLT Ø8x1mm , es un tubo de acero grado E195, material no. 1.0034 y con un recubrimiento orgánico "Zistaplex" fabricado por Benteler.
Es un tubo calibrado para que haga bien la estanqueidad con los anillos cortantes de acero que al apretar se deforman y se clavan al tubo.
Hay un forma de proceder para ensamblarlos y queda bajo la norma DIN 2353.

Este tubo, de momento, no lo encuentro y entiendo que puedo usar el mismo tubo (tamaño y norma) pero sin el recubrimiento.
Por otro lado tengo que usar una dobladora manual para tubo Ø8 con la que poder realizar las curvas.

Preguntas:
Dónde puedo encontrar este tipo tubo con el recubrimiento?
Puedo instalar el mismo tubo sin recubrimiento?
Quizás es mejor cortar el tubo por la zona larga y empalmar el nuevo tramo? No acaba de convencerme porque añado una unión más......

Si alguien ha realizado esto y puede ayudar os lo agradezco.

Saludos y gracias.



[NomadLand]

Benteler es el fabricante. Te recomiendo con recubrimiento negro. Cortatubos para cortar, curvadora para doblar. Yo también necesito y ando buscando a ver si lo encuentro.



[FLECHA]

como as roto eso?
as intentado sacar el bicono de su alojamiento?
no tengas problema en poner otro racor mas , so va a haber perdidas de gas , si esta correctamente apretado.
corta el tubo un poquito mas arriba de donde sale por el suelo y en cualquier ferreteria industrial encuentras un racor recto de tubo de 8 a tubo de 8 , que el racor sea de acero y asi te permite apretar suficiente.
una vez apretado compruebas con una solucion con agua y jabon que no haya perdidas y ya sobra.
compra tambien un racor a 90º porque tendras que sustituir tambien el que habia puesto y cortar tambien el otro bicono.



[Optimo]

Eso que te ha pasado es bastante normal.
Llego tarde ,pero por si alguien lo lee o tu mismo necesitas sacar algo así otra vez,la mayoría de las veces se hace lo siguiente:
Se afloja la tuerca una vuelta o dos y se golpea la tubería con golpes suaves y contundentes,pero con cabeza.
Entonces debería de aflojar el cono.Se golpea el tubo lateralmente.



[nautawebcampista]

Hola,
he buscado en profundidad el tubo GOK de Ø8x1 con recubrimiento "Zistaplex" y no lo encuentro. He visto en alguna web un tubo que comentan que lleva recubrimiento pero
tengo que llamar para confirmar.
Por lo visto Zistaplex es un protección extra de unas micras pero no imprescindible.

Conclusión:
viendo lo que cuesta encontrarlo y por lo que he estado leyendo el mismo tubo de GOK pero sin el recubrimiento es totalmente valido, vamos el tubo de acero para gas que venden en muchas webs de caravanas y
supongo que en sitio de hidráulica.

Solución que adoptaré: tubo acero sin recubrimiento y cortar el actual dañado para reponer el tramo que falta con empalme lineal, codo y anillos nuevos.
Os parece correcto?

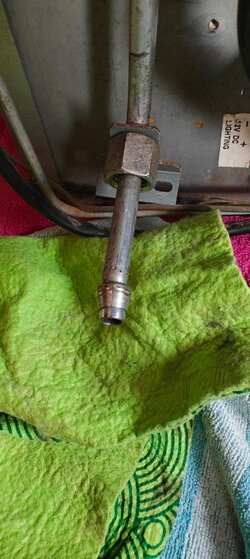

NOTA 1:Aprovecho para comentaros que el otro extremo del codo tuve que cortarlo, con mucho cuidado, para salvar el anillo y también la tubería de aluminio que sube hasta los mandos. En la foto
se observa alguna marca en el anillo en sentido axial.
Podría volver apretarlo con el codo nuevo y comprobar que no pierda o es una locura y debo cambiar el tubo. (Adjunto foto y video dónde se aprecia lo clavado que estaba.)

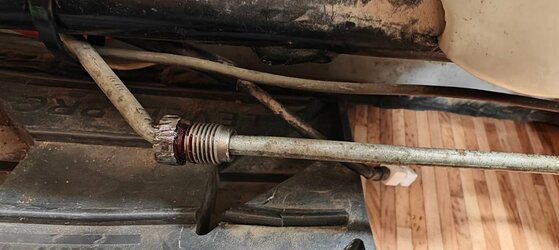

NOTA 2: La tuerca de fijación del tubo aluminio al quemador también sufrió mi ira y la del personal de mtto. del camping dónde estaba cuando dejó de funcionar la nevera y quise
limpiar el quemador. La tuerca no hubo manera de aflojarla hasta que llegué casa. (Adjunto foto)
En este caso también debería cambiar el tubo aluminio desde el quemador hasta los mandos, pero creo que si la tuerca la puedo apretar y no pierde (comprobándolo) puedo evitar el cambio.

Gracias por vuestros comentarios.



[NomadLand]

como as roto eso?
as intentado sacar el bicono de su alojamiento?
no tengas problema en poner otro racor mas , so va a haber perdidas de gas , si esta correctamente apretado.
corta el tubo un poquito mas arriba de donde sale por el suelo y en cualquier ferreteria industrial encuentras un racor recto de tubo de 8 a tubo de 8 , que el racor sea de acero y asi te permite apretar suficiente.
una vez apretado compruebas con una solucion con agua y jabon que no haya perdidas y ya sobra.
compra tambien un racor a 90º porque tendras que sustituir tambien el que habia puesto y cortar tambien el otro bicono.

A ver, a veces pasa, se oxida o lo que sea y no hay manera de sacarlo, no es tan inusual...



[NomadLand]

El tubo dónde lo has visto? Yo lo he visto en la web Campertop o algo así. Mañana llamaré para preguntar. He visto montajes suyos y se ve el tubo de color negro, así que puede que sea el que necesitamos.



[nautawebcampista]

El tubo con recubrimiento he visto que pueda ser: (sin recubrimiento hay muchos sitios)

Tubo de gas Ø 8 x 1 mm

Tubo de gas Ø 8 x 1 mm

www.berrcaravaning.es

Tubo de gas � 8 x 1 mm, BPK 6 m

Tubo de gas Ø 8 x 1 mm, BPK 6 m

www.berrcaravaning.es

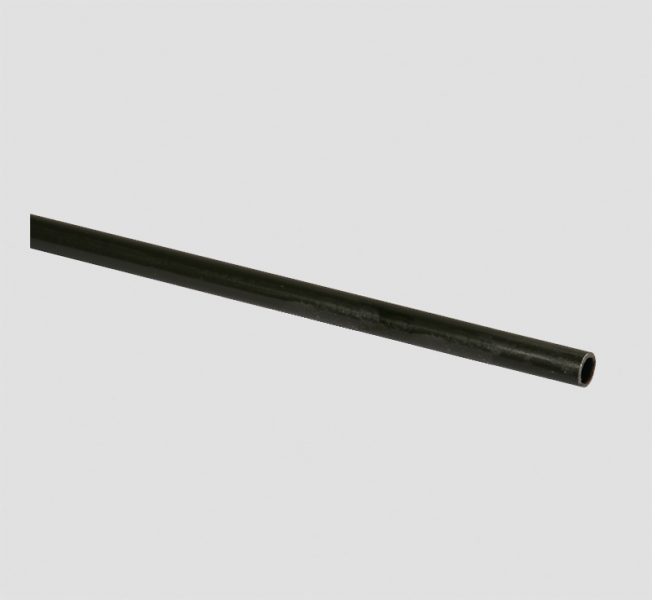

Tubo gas 8 mm negro

Eurotete.com accesorios caravaning le ofrece el tubo acerado. Eurotete es distribuidor del tubo de gas de 8 mm y de 10 mm accesorios caravaning para la autocaravana caravana embarcación náutica web online feria camping novedades caravaning verano

www.eurotete.es

Gasr.Stahl*8mm*Kunstst.3m

www.reimo.com

(Este de Reimo podría ser pero son 3metros)
Habría que llamar a distribuidores de Reimo para preguntar y es el tubo y si lo suministran.



[NomadLand]

Mañana llamo y te digo.



[NomadLand]

El tubo con recubrimiento he visto que pueda ser: (sin recubrimiento hay muchos sitios)

Tubo de gas Ø 8 x 1 mm

Tubo de gas Ø 8 x 1 mm

www.berrcaravaning.es

Tubo de gas � 8 x 1 mm, BPK 6 m

Tubo de gas Ø 8 x 1 mm, BPK 6 m

www.berrcaravaning.es

Tubo gas 8 mm negro

Eurotete.com accesorios caravaning le ofrece el tubo acerado. Eurotete es distribuidor del tubo de gas de 8 mm y de 10 mm accesorios caravaning para la autocaravana caravana embarcación náutica web online feria camping novedades caravaning verano

www.eurotete.es

Gasr.Stahl*8mm*Kunstst.3m

www.reimo.com

(Este de Reimo podría ser pero son 3metros)
Habría que llamar a distribuidores de Reimo para preguntar y es el tubo y si lo suministran.

El de Eurotete se ve el nombre Benteler Rothrist Zistaplex.



[nautawebcampista]

El de Eurotete se ve el nombre Benteler Rothrist Zistaplex.

Sí, supongo que tendrá alguna particularidad diferente al nuestro, lo de Rothrist no lo pone en el mio.

Pero es posible que sirva igual.



[FLECHA]

A ver, lo que estais haciendo es lo correcto, pero que cualquier tubo de 8 x 1 mm os va a hacer la misma funcion y no va a pasar nada, como si pones una lira para gas como la que se lleva para la botella de butano.
por ahi solo pasan 17 o 18 mbar.
Yo como ya os he comentado, lo cortaria en la parte recta y metia un racor de tubo de 8 con espiga para goma de gas y en el otro lado , pues igual y un trozo de goma y pálante.



[nautawebcampista]

Sino recuerdo mal, la normativa dice que la instalacion debe ser toda rigida excepto el tramo con la conexion de la botella.



[FLECHA]

Sino recuerdo mal, la normativa dice que la instalacion debe ser toda rigida excepto el tramo con la conexion de la botella.

pues si lo dice la normativa................................................................entonces , tubo rigido.
pero vamos , que da igual que el empalme este ahi, que 10 cm mas arriba o medio metro.
en cualquier caso el tubo que va a la valvula de gas tambien lo tienes que sanear...............................................



[NomadLand]

Hay personas a las que nos gusta el trabajo bien hecho. He preguntado en Campertop. Me lo miran y me dicen.



[nautawebcampista]

Hay personas a las que nos gusta el trabajo bien hecho. He preguntado en Campertop. Me lo miran y me dicen.

Que longitud necesitas?
Yo si cambio el tramo entero creo que 1 metro y si corto-empalmo pues 50cms.
A ver cuanto suministran, si pueden.
Gracias



[NomadLand]

Yo 3 metros, tengo que cambiar un tramo mal hecho de fabrica.... que me quedará libre. Si no te viene de un día, hasta te puedo mandar lo que necesitas, ya curvado.



[NomadLand]

Mañana llamaré a Eurotete a ver...



[FLECHA]

Hay personas a las que nos gusta el trabajo bien hecho.

Yo pienso que este comentario esta de sobra.
Aqui solo se intenta ayudar, al menos yo, y pienso que el resto de compañeros tambien.
Pero bueno, por mi parte (y como pienso que el comentario iba dirigido a mi), con no seguir el hilo y dedicar mi tiempo a otros menesteres, para mi ,suficiente.



[nautawebcampista]

Yo pienso que este comentario esta de sobra.
Aqui solo se intenta ayudar, al menos yo, y pienso que el resto de compañeros tambien.
Pero bueno, por mi parte (y como pienso que el comentario iba dirigido a mi), con no seguir el hilo y dedicar mi tiempo a otros menesteres, para mi ,suficiente.

A ver compañeros, ambos aportáis a la comunidad, ha sido un comentario desafortunado que seguro que no iba con maldad.
Te agradecería que sigas el hilo @FLECHA.

Pasamos página!
Gracias



[yomisma]

pues si lo dice la normativa................................................................entonces , tubo rigido.
pero vamos , que da igual que el empalme este ahi, que 10 cm mas arriba o medio metro.
en cualquier caso el tubo que va a la valvula de gas tambien lo tienes que sanear...............................................

Si no está conforme a la normativa, cuando vaya a pasar la revisión del gas, lo más probable es que no la pase hasta que corrija los "defectos" que tenga...



[NomadLand]

Yo pienso que este comentario esta de sobra.
Aqui solo se intenta ayudar, al menos yo, y pienso que el resto de compañeros tambien.
Pero bueno, por mi parte (y como pienso que el comentario iba dirigido a mi), con no seguir el hilo y dedicar mi tiempo a otros menesteres, para mi ,suficiente.

Flecha, que no iba por ti! Que tú has dado una solución. A unos les puede gustar y a otros no, pero no quiere decir que sea malo.



[NomadLand]

Bueno, ya tengo respuesta de Camper top. Muy atentos, la verdad. El tubo que tienen es cromado de otro fabricante, Mannesmann. Yo soy de los que se emperra en que quede como de fabrica. Buscaré un poco más a ver.



[NomadLand]

Yo pienso que este comentario esta de sobra.
Aqui solo se intenta ayudar, al menos yo, y pienso que el resto de compañeros tambien.
Pero bueno, por mi parte (y como pienso que el comentario iba dirigido a mi), con no seguir el hilo y dedicar mi tiempo a otros menesteres, para mi ,suficiente.

Fíjate... he puesto varios bricos en la sección de bricos que no he visto que lo haya hecho NADIE. Y cuando digo nadie, es nadie (que lo haya puesto por Internet, youtube o lo que quieras). El caso es que apenas nadie los comenta. El último, escribió Aúnnolosé. Y ya. Si tuviera que disgustarme por la indiferencia...



[nautawebcampista]

Hola de nuevo,
mientras voy solucionando la sustitución del tubo entrada gas a nevera os pregunto:

Retomando el tema (inicio hilo) de cambiar el tubo aluminio que va desde el quemador hasta los mandos, he preguntado sobre el recambio y me dicen que ya no lo fabrican de mi nevera.

Alguien me puede decir si hay accesorios de ese tubo para cortar y empalmar?
Entiendo que si no hay recambios de alguna manera lo deben solucionar, no?

Gracias por vuestra ayuda.
