Fernando 7701
hablador
A el y a todos los que seguimos con mucho interes, las intervenciones de este hilo. Sois unos Craks.
Webcampista.com
mucho más que un foro
CaraTica (cv automatizada)
- Iniciador del tema Ferran Badell
- Fecha de inicio
Ferran Badell
timid@
Muchas gracias!!
Se ve muy sencillo, en su día estuve buscando circuitos de respaldo y nunca encontré algo con un súper condensador, algo más aprendido.
Ferran Badell
timid@
Gracias !!!
Aunolose
Adict Member
Los súper condensadores existen, pero no creo que sea necesario llegar a tanto, que no son baratos ni fáciles de encontrar (o eso creo).
Algunos aparatos lo llevan y se pueden sacar de ahí, pero no los he visto en aparatos al uso.
Dependiendo del consumo (solo tienes que alimentar la rasp) te puede servir uno o dos de 10.000 uF y 10 ó16 V, para que no ocupe mucho. Si no sirve, una batería recuperada, no hace falta que aguante horas, con unos segundos basta. Y si la memoria SD va a dar problemas, la alimentas también para poder apagarla bien. Es hacer unas pruebas para ver qué capacidad necesitas.
Algunos aparatos lo llevan y se pueden sacar de ahí, pero no los he visto en aparatos al uso.
Dependiendo del consumo (solo tienes que alimentar la rasp) te puede servir uno o dos de 10.000 uF y 10 ó16 V, para que no ocupe mucho. Si no sirve, una batería recuperada, no hace falta que aguante horas, con unos segundos basta. Y si la memoria SD va a dar problemas, la alimentas también para poder apagarla bien. Es hacer unas pruebas para ver qué capacidad necesitas.
Aunolose
Adict Member
Me quedé un poco mosca con esto de que sean difíciles de encontrar los súper condensadores, así que he ido a mirar a un sitio que ya conoceréis y jope, que son hasta baratos...
Borro, en el enlace que había puesto era para 8 condensadores, salen a algo menos de 9 €, que siendo caro, es barato.
Borro, en el enlace que había puesto era para 8 condensadores, salen a algo menos de 9 €, que siendo caro, es barato.
Ferran Badell
timid@
Hola Rubén, gracias, me alegro de que te guste el proyecto, espero poder instalarlo en la cv a finales de este año o principios del siguiente.
Un saludo y gracias por tu comentario!!!
Ferran Badell
timid@
Por fin CaraTica es una realidad!!
Bueno, pues por fin está, casi, todo instalado, después de rediseñar todo el warware y muchas horas de instalación en etapas, este verano hemos podido estrenar una caravana totalmente domotizada.
El rediseño ha sido total, empecé a tener dificultades con Rasberry, digamos que la manera en que funciona el programa con Raspy es bastante oscuro para mí, se pueden hacer muchas cosas pero se ha de estar bastante puesto en el tema programación, códigos, scrips, etc…, sobre todo a la hora de ampliar entradas o salidas, enseguida me quede corto y me hacían falta entradas y salidas analógicas y digitales, la opción de ampliar Raspy con módulos Arduino se me puso muy difícil.
La solución ha sido instalar el programa en un mini PC, el entorno Windows es mucho más fácil para mí, tengo conectadas 4 Arduino Nano y un modem router WiFi para la tablet el teléfono y conexión remota, lo que yo llamo el Sistema.
También instalada una placa solar + regulador + cargador de 230v y batería AGM de 100A, descarte poner 2 baterías (una para los consumos y otra para el sistema) ya que entre cargadores y relés eran mas y mas cosas y mas espacio y mas rollo…
Tambien montado un depósito de grises interno (de esos que se hacen con tubos de PVC).
Ahora unas fotos:

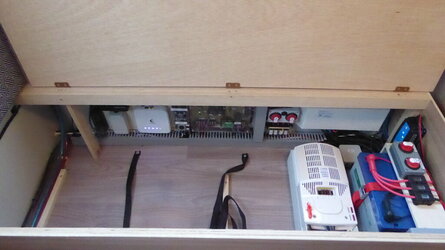

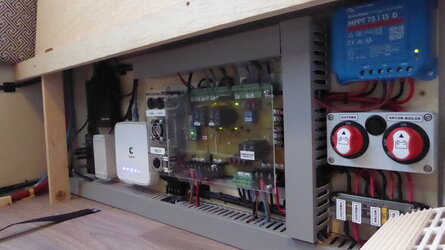

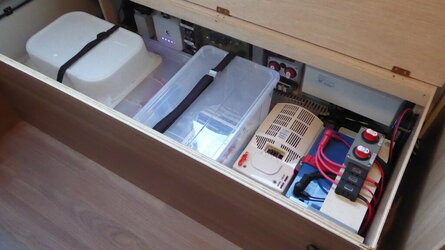

Esto es uno de los arcones, todo está montado en una madera base, el montaje y cableado se hizo fuera y luego lo metí todo en el arcón de una sola vez.
El espacio está optimizado al máximo y puedo llevar todo la que llevava anteriormente...
Unos detalles...

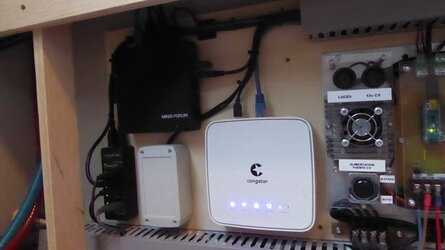

Aquí podéis ver el mini PC, un Minis Forum, el modem/router, el concentrador USB y una caja donde hay un StepDow para alimentar las cosas que van a 5v.

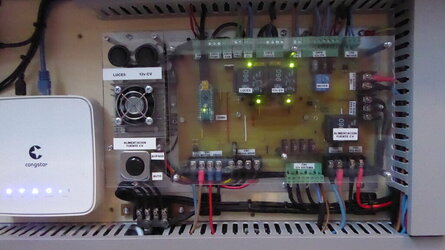

Esta otra parte es el módulo de corriente, así lo he llamado.
A este módulo le entra la corriente directa de la piña, la corriente bajo llave de la piña y la corriente de la batería.
Desde aquí, con unos relés, se da corriente al circuito de luces y al circuito de 12v (tomas de mechero, tomas USB y radio), tambien está el rele que permite conmutar la alimentación de la fuente de alimentación de la CV desde la piña del vehículo o la batería de la caravana (para ir de autónomo) y el rele que activa el mover (mediante un rele mas grande de 100A).
Además, cuenta con la entrada de varios sensores, como el sensor de acoplamiento del mover (un final de carrera detecta que el mover está acoplado), o el sensor de temperatura del regulador de tensión (el regulador está debajo del ventilador, a la izquierda, es un StepDow/Up que asegura un voltaje constante de 12,4v para todo el Sistema).
Los interruptores de la izquierda sirven como By Pass y dan corriente a los circuitos conectados (en el caso que el sistema no funcione o, simplemente, no se quiera encender el sistema).

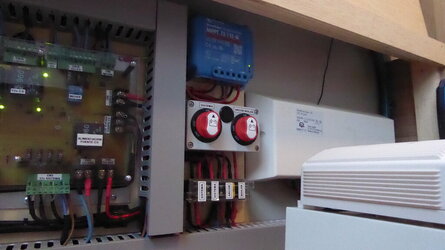

El regulador solar, un Victron SmartSolar 75/15 Bluetooth, va realmente muy bién, hemos podido estar 8 días en Normandía bastante nublados sin problemas, luego estuvimos 5 días en el sur de Francia y aúnque hacia sol estabamos en un camping con mucha sombra y al tercer día tubimos que conectarnos a la red, se agradeció por el tema del aire acondicionado, que calor hacía...
Por debajo de regulador solar los interruptores gordos son, uno para el boiler y las tomas del arcón delantero y el otro para el sistema, por debajo están los fusibles de salida para el sistema, el boiler y las tomas del arcón delantero.

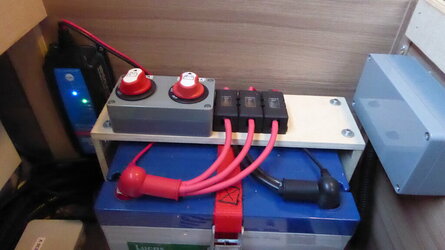

La batería con los fusibles principales y el cargador a 230v. Los interruptores son para el panel solar y la batería (entre el regulador solar y la batería). En la caja gris de la derecha está el rele del mover, por el otro lado de la caja, en el exterior del arcón, está la llave que hace de ByPass del mover.

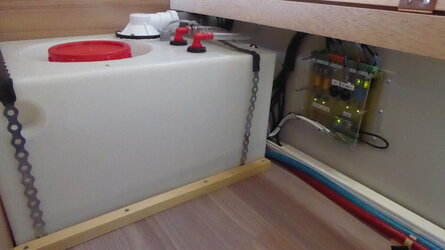

Otro de los módulos, el del agua o H2O, en otro de los arcones.

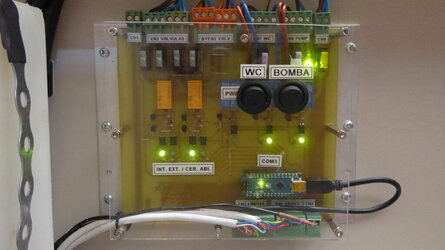

Aqui está el rele que controla la bomba de agua, el rele del wc y los reles que controlan las válvulas para el vaciado del deposito interno y la válvula que selecciona vaciar las grises en el depósito interno o salida libre/depósito externo.
También están las entradas de los sensores de nivel del depósito de limpias (0, 25, 50, 75 y 100%) y los de grises (80 y 100%), al igual que el módulo anterior, unos interruptores ByPass...

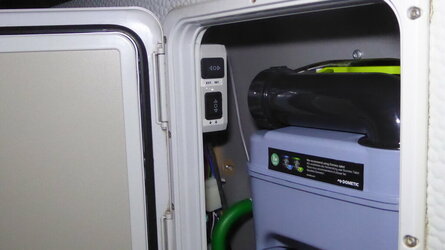

Las válvulas tienen unos interruptores ByPass o de control manual, están donde el cassette del wc.

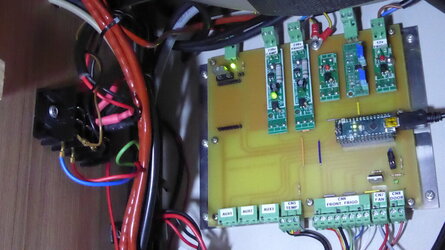

El tercer módulo es el del frigo. Está colocado al fondo del armario inferior de la cocina, desmontando el fregadero fue bastante fácil...
Aquí se conectan los sensores que detectan si el frigo está conectado a 230v, batería o gas, los sensores de temperatura interior del frigo y del evaporador, sensor puerta abierta, ventiladores y los sensores de temperatura del interior y del exterior de la caravana.
También los Led´s y pulsadores instalados en el frontal del frigo para el control manual de los ventiladores.

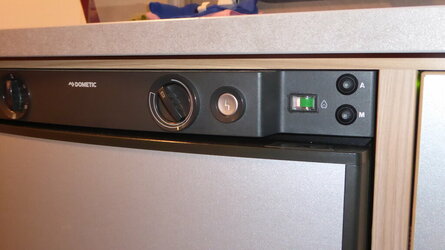

Detalle de los pulsadores con LED integrado del frontal del frigo. A de automático y se enciende el LED, M de manual y se enciende el LED, está claro... Cuando se pulsa manual una vez los ventiladores funcionan al 50%, dos veces al 75% y tres al 100%. En modo automático los ventiladores se conectan al alcanzar los 40º y el LED correspondiente parpadea, se desconectan a los 30º, (aquí aún tengo que acabar de hacer pruebas ya que, como sabéis, la zona donde se coloca el sensor afecta mucho en las lecturas obtenidas, de momento parece que trabaje bien en este rango...).
Y el último módulo, de momento, el del boiler.

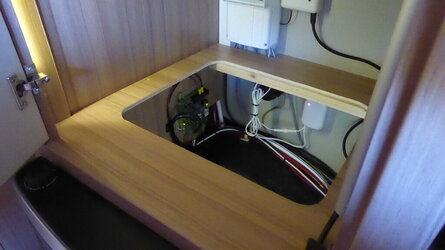

Está colocado en el hueco que queda debajo del armario ropero, entre el paso de rueda y la estufa, espero que no se caliente mucho...
Controla un boiler de alimentación mixta a 230v y 12v, no está instalado y no se si llegaré a ponerlo, quizás me fabrique uno yo mismo, pero el módulo está..., tiene un sensor de temperatura y un sensor de nivel que desconectará el boiler en caso de quedarse vacío. Falta el interruptor de ByPass.

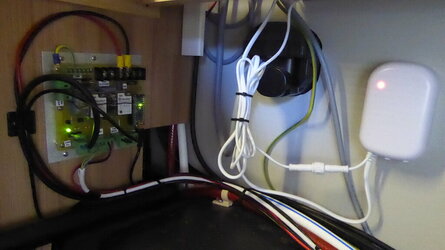

La caja blanca de la izquierda es el sensor de voltaje de la entrada de 230v, también tiene una pinza amperimétrica para medir la intensidad.

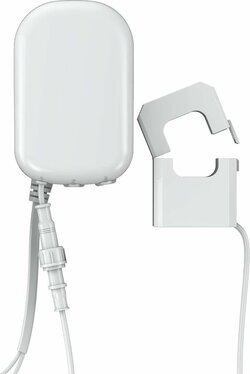

Detalle del sensor de voltaje, es inalámbrico.

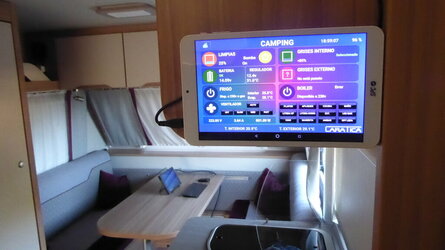

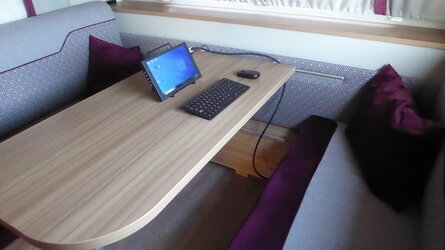

Pues como hardware solo faltaría la colocación de la pantalla en la caravana y, como el sistema está basado en un PC con Windows, una oficina desde donde se puede acceder al sistema cómodamente, pelis, música y juegos próximamente...

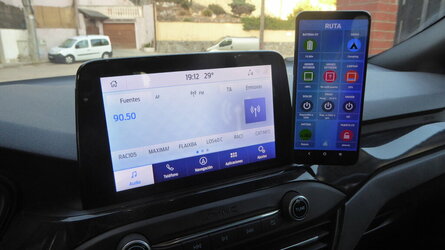

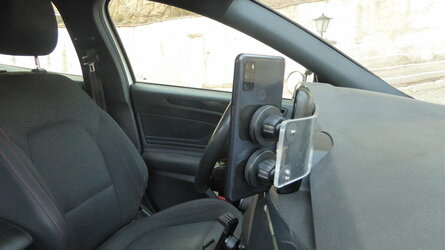

La pantalla del vehículo.
En otro post mostraré las diferentes pantallas, aún que son muy parecidas a las mostradas en un post anterior...
Bueno, pues por fin está, casi, todo instalado, después de rediseñar todo el warware y muchas horas de instalación en etapas, este verano hemos podido estrenar una caravana totalmente domotizada.
El rediseño ha sido total, empecé a tener dificultades con Rasberry, digamos que la manera en que funciona el programa con Raspy es bastante oscuro para mí, se pueden hacer muchas cosas pero se ha de estar bastante puesto en el tema programación, códigos, scrips, etc…, sobre todo a la hora de ampliar entradas o salidas, enseguida me quede corto y me hacían falta entradas y salidas analógicas y digitales, la opción de ampliar Raspy con módulos Arduino se me puso muy difícil.
La solución ha sido instalar el programa en un mini PC, el entorno Windows es mucho más fácil para mí, tengo conectadas 4 Arduino Nano y un modem router WiFi para la tablet el teléfono y conexión remota, lo que yo llamo el Sistema.
También instalada una placa solar + regulador + cargador de 230v y batería AGM de 100A, descarte poner 2 baterías (una para los consumos y otra para el sistema) ya que entre cargadores y relés eran mas y mas cosas y mas espacio y mas rollo…
Tambien montado un depósito de grises interno (de esos que se hacen con tubos de PVC).
Ahora unas fotos:
Esto es uno de los arcones, todo está montado en una madera base, el montaje y cableado se hizo fuera y luego lo metí todo en el arcón de una sola vez.
El espacio está optimizado al máximo y puedo llevar todo la que llevava anteriormente...
Unos detalles...
Aquí podéis ver el mini PC, un Minis Forum, el modem/router, el concentrador USB y una caja donde hay un StepDow para alimentar las cosas que van a 5v.
Esta otra parte es el módulo de corriente, así lo he llamado.
A este módulo le entra la corriente directa de la piña, la corriente bajo llave de la piña y la corriente de la batería.
Desde aquí, con unos relés, se da corriente al circuito de luces y al circuito de 12v (tomas de mechero, tomas USB y radio), tambien está el rele que permite conmutar la alimentación de la fuente de alimentación de la CV desde la piña del vehículo o la batería de la caravana (para ir de autónomo) y el rele que activa el mover (mediante un rele mas grande de 100A).
Además, cuenta con la entrada de varios sensores, como el sensor de acoplamiento del mover (un final de carrera detecta que el mover está acoplado), o el sensor de temperatura del regulador de tensión (el regulador está debajo del ventilador, a la izquierda, es un StepDow/Up que asegura un voltaje constante de 12,4v para todo el Sistema).
Los interruptores de la izquierda sirven como By Pass y dan corriente a los circuitos conectados (en el caso que el sistema no funcione o, simplemente, no se quiera encender el sistema).
El regulador solar, un Victron SmartSolar 75/15 Bluetooth, va realmente muy bién, hemos podido estar 8 días en Normandía bastante nublados sin problemas, luego estuvimos 5 días en el sur de Francia y aúnque hacia sol estabamos en un camping con mucha sombra y al tercer día tubimos que conectarnos a la red, se agradeció por el tema del aire acondicionado, que calor hacía...
Por debajo de regulador solar los interruptores gordos son, uno para el boiler y las tomas del arcón delantero y el otro para el sistema, por debajo están los fusibles de salida para el sistema, el boiler y las tomas del arcón delantero.
La batería con los fusibles principales y el cargador a 230v. Los interruptores son para el panel solar y la batería (entre el regulador solar y la batería). En la caja gris de la derecha está el rele del mover, por el otro lado de la caja, en el exterior del arcón, está la llave que hace de ByPass del mover.
Otro de los módulos, el del agua o H2O, en otro de los arcones.
Aqui está el rele que controla la bomba de agua, el rele del wc y los reles que controlan las válvulas para el vaciado del deposito interno y la válvula que selecciona vaciar las grises en el depósito interno o salida libre/depósito externo.
También están las entradas de los sensores de nivel del depósito de limpias (0, 25, 50, 75 y 100%) y los de grises (80 y 100%), al igual que el módulo anterior, unos interruptores ByPass...
Las válvulas tienen unos interruptores ByPass o de control manual, están donde el cassette del wc.
El tercer módulo es el del frigo. Está colocado al fondo del armario inferior de la cocina, desmontando el fregadero fue bastante fácil...
Aquí se conectan los sensores que detectan si el frigo está conectado a 230v, batería o gas, los sensores de temperatura interior del frigo y del evaporador, sensor puerta abierta, ventiladores y los sensores de temperatura del interior y del exterior de la caravana.
También los Led´s y pulsadores instalados en el frontal del frigo para el control manual de los ventiladores.
Detalle de los pulsadores con LED integrado del frontal del frigo. A de automático y se enciende el LED, M de manual y se enciende el LED, está claro... Cuando se pulsa manual una vez los ventiladores funcionan al 50%, dos veces al 75% y tres al 100%. En modo automático los ventiladores se conectan al alcanzar los 40º y el LED correspondiente parpadea, se desconectan a los 30º, (aquí aún tengo que acabar de hacer pruebas ya que, como sabéis, la zona donde se coloca el sensor afecta mucho en las lecturas obtenidas, de momento parece que trabaje bien en este rango...).
Y el último módulo, de momento, el del boiler.
Está colocado en el hueco que queda debajo del armario ropero, entre el paso de rueda y la estufa, espero que no se caliente mucho...
Controla un boiler de alimentación mixta a 230v y 12v, no está instalado y no se si llegaré a ponerlo, quizás me fabrique uno yo mismo, pero el módulo está..., tiene un sensor de temperatura y un sensor de nivel que desconectará el boiler en caso de quedarse vacío. Falta el interruptor de ByPass.
La caja blanca de la izquierda es el sensor de voltaje de la entrada de 230v, también tiene una pinza amperimétrica para medir la intensidad.
Detalle del sensor de voltaje, es inalámbrico.
Pues como hardware solo faltaría la colocación de la pantalla en la caravana y, como el sistema está basado en un PC con Windows, una oficina desde donde se puede acceder al sistema cómodamente, pelis, música y juegos próximamente...
La pantalla del vehículo.
En otro post mostraré las diferentes pantallas, aún que son muy parecidas a las mostradas en un post anterior...
Ferran Badell
timid@
Hola, tengo solo estas fotos ahora, tengo que descargar de otro móvil, cuando pueda pongo alguna más.

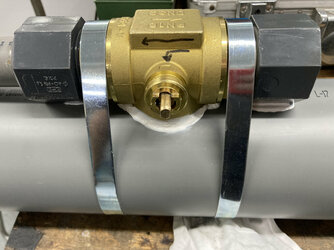

Esta es la válvula de 3 vías

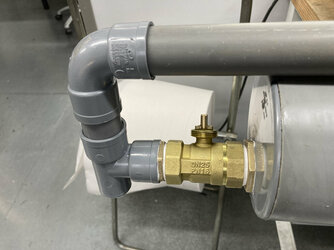

La de desagüe

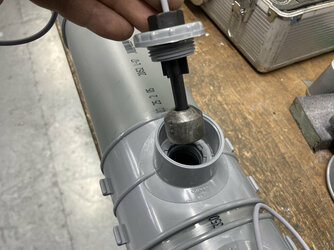

Uno de los sensores de nivel
santos_p406
locuaz
Un gran trabajo, con acabados de calidad y electrónica para todo lo posible. Me encanta, felicidades por el diseño, ejecución y resultados. [emoji123][emoji108][emoji106]
En su día plantee hacer proyectos similares con microcontroladores PIC que dan mucho juego y dan posibilidades casi infinitas. Pero es verdad que la interfaz gráfica en Windows, Linux o Android es mucho mejor
Salu2.
En su día plantee hacer proyectos similares con microcontroladores PIC que dan mucho juego y dan posibilidades casi infinitas. Pero es verdad que la interfaz gráfica en Windows, Linux o Android es mucho mejor
Salu2.
atuttiplen
timid@
Acabo de descubrir el post y decir que me parece fascinante es poco.
Felicidades tanto a ti como al resto de "aportadores de conocimiento". Me ha hecho pasar un muy buen rato de lectura y visionado de fotos.
Yo le pondría un chinchetazo para que no se pierda en el foro...
PD: de donde sacáis el tiempo????
Felicidades tanto a ti como al resto de "aportadores de conocimiento". Me ha hecho pasar un muy buen rato de lectura y visionado de fotos.
Yo le pondría un chinchetazo para que no se pierda en el foro...
PD: de donde sacáis el tiempo????
SmartCaravan
calladit@
Mi mas sincera enhorabuena, me he registrado hace unos días en el foro y por supuesto me ha llamado la atención este hilo sobre la domótica. Me gusta el acabado, eres un manitas.
El mundo de la domótica es infinito, se puede obtener cualquier cosa. En mi caravana y autocaravana tengo además de los sensores normales, un sistema de seguimiento por GPS que me envía en tiempo real la velocidad, altura, etc, además de enviarme un telegram al móvil cuando se pone en movimiento y cuando se para, también recibo un mensaje en el móvil cuando la temperatura del frigo sube de 7 grados o la tensión de la batería baja 11,5V.
Los que nos dedicamos a estas cosas sabemos que muchas veces es tan divertido el camino como el objetivo, y puedes tirarte horas haciendo algo que a cualquiera le puede parecer una tontería, pero es lo que tienen todas las cosas, yo no sería capaz de hacer un puzle ni siquiera de 50 piezas, por puero aburrimiento.
El mundo de la domótica es infinito, se puede obtener cualquier cosa. En mi caravana y autocaravana tengo además de los sensores normales, un sistema de seguimiento por GPS que me envía en tiempo real la velocidad, altura, etc, además de enviarme un telegram al móvil cuando se pone en movimiento y cuando se para, también recibo un mensaje en el móvil cuando la temperatura del frigo sube de 7 grados o la tensión de la batería baja 11,5V.
Los que nos dedicamos a estas cosas sabemos que muchas veces es tan divertido el camino como el objetivo, y puedes tirarte horas haciendo algo que a cualquiera le puede parecer una tontería, pero es lo que tienen todas las cosas, yo no sería capaz de hacer un puzle ni siquiera de 50 piezas, por puero aburrimiento.
Ferran Badell
timid@
Me aegro que te guste el proyecto!!!
PD: el tiempo, la mayoría de nosotros, lo sacamos de horas robadas a estar con los nuestros, ellos conocen nuestras aficiones e inquietudes, saben que no podemos vivir sin ellas..., desde aquí un reconocimiento para ellos...
Ferran Badell
timid@
Ferran Badell
timid@
Por cierto, el cargador USB de 3 salidas de IKea funciona a 12v, realmente leva un trafo de 24v pero a 12v también carga.
