CONSULTA ELECTRICA

A

alfonso ramirez martinez

calladit@
Tengo una caravana fija. ya compre el terreno con ella así. he instalado una placa solar de 200 W, un regulador y un inversor hasta 1.200 W. luego la salida del inversor la he conectado por dentro, a los cables del enchufe exterior de la caravana. Yo entiendo que así ya debería funcionar bien todo el circuito de la caravana ??. Es una caravana con muchos años, es una knaus Azur 610 del 89. Como nunca antes había manejado una caravana me lio con la distribución eléctrica porque se que hay circuitos a 12V y a 220V., y no tengo ni idea si pueden funcionar los dos a la vez, o no, ya que de vez en cuando me pita el inversor y no se porqué.
Agradeciera cualquier aclaración sobre esto, porque igual estoy hacienda mal las cosas. Igualmente, si alguien puede decirme donde podría conseguir algún manual de esta caravana.
Un saludo

No entiendo mucho de placas solares y demás,pero creo que deberías de poner una batería para que la placa solar la cargue y a partir de la batería distribuir.
De la batería al inversor para sacar 230 v ) a la entrada que dices) y de la batería a las salidas de la fuente de alimentación,saltandote ésta.
Pero ten en cuenta que tampoco tendrás mucha autonomía,a 12 v si porque solo utilizas bomba de agua y alguna luz.
A 230 ....pues poco rato,un poco de microondas o algo así.
Vamos,creo yo.

Hola, a mí también me ha extrañado lo de la batería, porque 200W e inversor de 1200W no son buena pareja.
Depende del tipo de inversor, pero imagino que más que un inversor de fotovoltaica, tienes uno compacto, estándar conectado a la batería para algún que otro aparato, como mucho un microondas.
Realmente "poca" placa, o como se diría más técnicamente poca potencia instalada. Por lo menos para el invierno, con buen tiempo depende de la demanda de energía. En las instalaciones solares residenciales se hacen los cálculos para en mes de menor producción, suele ser diciembre en nuestras latitudes...
Hay calculadoras para sacar la producción mensual en función de varios parámetros como son la orientación (azimut), la inclinación, las coordenadas geográficas, la potencia y el rendimiento de las placas.
La instalación de la caravana es muy simple, un circuito a 230V como en una vivienda. Lleva su caja de protección con magnetotérmico. El poste del camping provee del interruptor general automático, interruptor diferencial y circuito de protección magnetotérmico. La caravana es un consumidor de la instalación.
Están asilados los circuitos de 12V continua y 230 Voltios alterna.
El circuito de 12V lo alimenta una fuente de alimentación que está conectada a 230V alterna, es un consumidor más de la instalación. Los 12V se suministran generalmente para alumbrado y bombas de agua. Los 230V normalmente alimentan varios enchufes schuko repartidos por la caravana y aparatos instalados de 230V como puede ser el microondas integrado, cocina si es eléctrica, etc...
Hay un detalle en la fuente de alimentación, con piña de 13 llevan un sistema de conmutación con relés para suministro de 12V continua cuando está conectado el vehículo (para aislar los 12V de la fuente de los 12V del vehículo). Suelen ser fuentes diseñadas para caravaning, conmutadas con fusibles integrados y el sistema de conmutación que te comento...
Hay quien aprovecha este sistema para conectar la batería auxiliar poniendo un conector exterior al cual enchufan la caravana y así disponer de 12V desde la batería auxiliar, como si conectara el coche, que simplifica bastante... ya que metemos un tercer "sistema" de 12V...
Saludos.

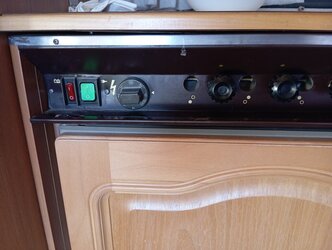

Muchas gracias por tanta información, y tan clara. De todas formas hay algo que debo estar haciendo mal, porque incluso en verano, y en pleno día al conectar alguna luz y algún ordenador me pita el inversor. y otra duda que me surge es si estos dos botones que envio en la foto, deben estar conectados o desconectados de alguna manera para el mejor funcionamiento del sistema. Muchas gracias1725555160039.jpg

Deberías de tener el frigo a gas porque por lo que veo lo tienes a 230 ,al inversor,por eso te pita.
Los frigos consumen bastante y si está al filo nada más que conectes algún pc o enciendas alguna luz el inversor se va a quedar frito.
Otra cosa,supongo que habrás puesto luces led,a 12 v ,para ahorrar consumo.

Optimo dijo:
No entiendo mucho de placas solares y demás,pero creo que deberías de poner una batería para que la placa solar la cargue y a partir de la batería distribuir.
De la batería al inversor para sacar 230 v ) a la entrada que dices) y de la batería a las salidas de la fuente de alimentación,saltandote ésta.
Pero ten en cuenta que tampoco tendrás mucha autonomía,a 12 v si porque solo utilizas bomba de agua y alguna luz.
A 230 ....pues poco rato,un poco de microondas o algo así.
Vamos,creo yo.
Haz clic para expandir...
Yo tengo placas solares en casa y no tengo batería de ningún tipo .
Un saludo

fifi60 dijo:
Yo tengo placas solares en casa y no tengo batería de ningún tipo .
Un saludo
Haz clic para expandir...
Supongo que será otro tipo de instalación con otro tipo de "aparatos"
En el curro también han puesto placas en todo el techo y supongo que pasa a la línea y comparte con la normal.
El módulo que lleva es grande,y pedazo cables.
Un Huawei.

fifi60 dijo:
Yo tengo placas solares en casa y no tengo batería de ningún tipo .
Un saludo
Haz clic para expandir...
A ver, tu en casa lo debes tener conectado a la red, y consumes de donde haya, si la generas tu suficiente, consumes de la tuya y si no es suficiente, de la viene de la red, segun el limite de la potencia que tengas contratada, si generas de sobra se va a la red. Otra cosa es como lo tengas configurada la legalización de la instalación, si te pagan los excedentes o no.

fifi60 dijo:
Yo tengo placas solares en casa y no tengo batería de ningún tipo .
Un saludo
Haz clic para expandir...
Claro ejemplo de instalación volcada a red, con su inversor pero sin acumulación, bueno sí, las virtuales que dan las compañías.
Pero no tiene nada que ver con la potencia instalada en un techo de caravana.

alfonso ramirez martinez dijo:
Tengo una caravana fija. ya compre el terreno con ella así. he instalado una placa solar de 200 W, un regulador y un inversor hasta 1.200 W. luego la salida del inversor la he conectado por dentro, a los cables del enchufe exterior de la caravana. Yo entiendo que así ya debería funcionar bien todo el circuito de la caravana ??. Es una caravana con muchos años, es una knaus Azur 610 del 89. Como nunca antes había manejado una caravana me lio con la distribución eléctrica porque se que hay circuitos a 12V y a 220V., y no tengo ni idea si pueden funcionar los dos a la vez, o no, ya que de vez en cuando me pita el inversor y no se porqué.
Agradeciera cualquier aclaración sobre esto, porque igual estoy hacienda mal las cosas. Igualmente, si alguien puede decirme donde podría conseguir algún manual de esta caravana.
Un
Haz clic para expandir...
Qué distancia de cableado tienes desde la batería al inversor? Lo digo por lo de que no hayas contemplado la posible caída de tensión.

eco dijo:
A ver, tu en casa lo debes tener conectado a la red, y consumes de donde haya, si la generas tu suficiente, consumes de la tuya y si no es suficiente, de la viene de la red, segun el limite de la potencia que tengas contratada, si generas de sobra se va a la red. Otra cosa es como lo tengas configurada la legalización de la instalación, si te pagan los excedentes o no.
Haz clic para expandir...
Sí , de momento en 5 facturas que llevo con ellas solo he pagado la primera , el resto a 0 € y acumulando en la virtual .
Saludos

fifi60 dijo:
Yo tengo placas solares en casa y no tengo batería de ningún tipo .
Un saludo
Haz clic para expandir...
Porque tienes una instalación ongrid y no aislada. Dispones de conexión a Red y lo que haces es disminuir el consumo.
Me equivoco?
Saludos.

Edito. No había refrescado los mensajes.... era evidente nada tiene que ver. Yo tengo todo lo contrario sólo baterías ;-)

Optimo dijo:
Supongo que será otro tipo de instalación con otro tipo de "aparatos"
En el curro también han puesto placas en todo el techo y supongo que pasa a la línea y comparte con la normal.
El módulo que lleva es grande,y pedazo cables.
Un Huawei.
Haz clic para expandir...
Estoy totalmente de acuerdo, a 230V dura medio telediario la batería. Pita porque se viene abajo rápido...

Optimo dijo:
Deberías de tener el frigo a gas porque por lo que veo lo tienes a 230 ,al inversor,por eso te pita.
Los frigos consumen bastante y si está al filo nada más que conectes algún pc o enciendas alguna luz el inversor se va a quedar frito.
Otra cosa,supongo que habrás puesto luces led,a 12 v ,para ahorrar consumo.
Haz clic para expandir...
Sí, el frigo va a gas siempre que lo conecto,, aunque casi no enfría. Con los interruptores siempre he tenido dudas de como debían de estar, porque yo pensaba que si conectabas a 220 había que activar el que tiene la indicación con un enchufe, pero entonces, agradecería si me puedes explicar para que sirven esos dos interruptores y como usarlos. Muchas gracias

Si va a gas, esos dos interruptores apagados. En la foto lo llevas a 230 V. Y si quieres ponerlo a 12 V, apagas el del enchufe y enciendes el rojito de la izquierda con el dibujo de la batería.

Si lo haces funcionar a gas, no tiene sentido que enciendas la tecla rojita de la izquierda de 12 v.
Hiciste tú la instalación? Creo que no me leíste, qué longitud y sección de cableado pusiste entre batería e inversor?

albertosmar dijo:
Si lo haces funcionar a gas, no tiene sentido que enciendas la tecla rojita de la izquierda de 12 v.
Hiciste tú la instalación? Creo que no me leíste, qué longitud y sección de cableado pusiste entre batería e inversor?
Haz clic para expandir...
Perdona es verdad que se me había pasado tu respuesta. ahora me voy unos días fuera, y no me acuerdo de la sección del cable de la batería al inversor. pero la distancia no llega al metro. de todas formas puse el que me aconsejaron en una tienda de electricidad.

Las neveras a 12V si no es de compresor olvídate. Las de absorción tienen un consumo muy elevado. Te dejan tiesa la batería, lo más probable es que te cargues a la AGM...
Y ds igual que tengas la placa de 200W, es muy poca potencia instalada.
El tema sección depende del consumo, el inversor pitará porque detecta una caída de tensión.
Para saber si es el motivo, mide la tensión de la batería y ya puedes sacar conclusiones... si la bateria está OK, al menos con 12,5V puedes tener un problema de secciones pero para una nevera de 120W no lo creo.

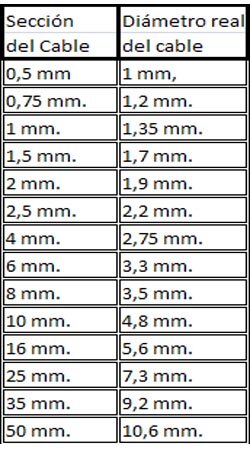

Si nos dices se puede calcular la sección adecuada.

Andamos buscando una explicación a que se venga abajo y te pite el inversor. Bueno, ya nos dirás.
